КНС канализационная насосная станция

КНС
Общее описание

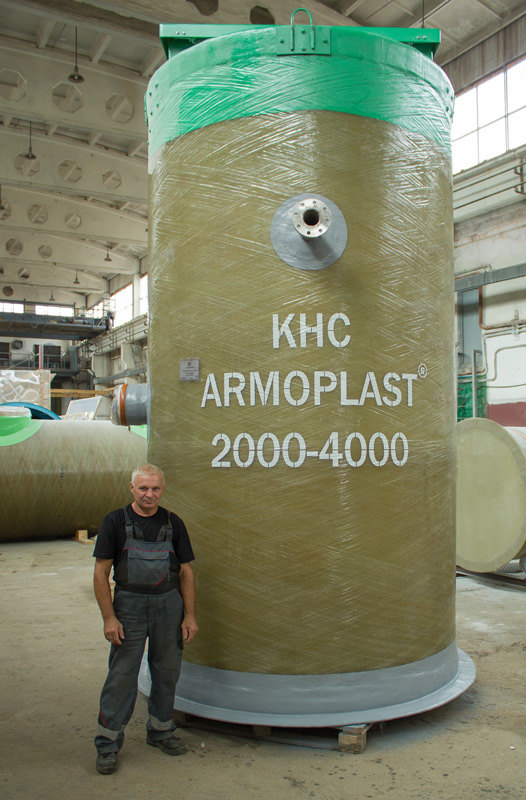

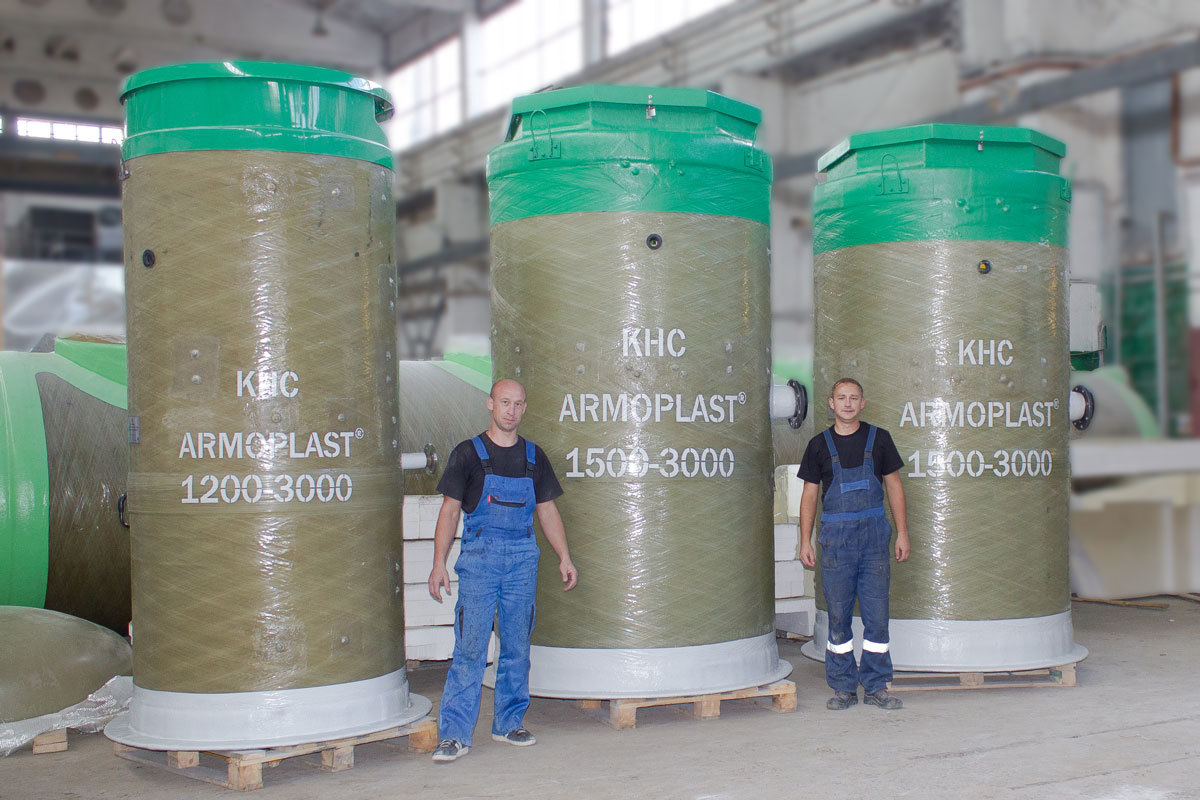

Комплектная канализационная насосная станция Armoplast представляет собой герметичную стеклопластиковую емкость со смонтированными в ней насосами, обвязкой, лестницей, площадкой для обслуживания, люком и дополнительным оборудованием.

Корпус производится из коррозионностойкого армированного стеклопластика на собственном заводе. Насосы могут устанавливаться непосредственно в резервуаре, либо в отдельной выделенной смежной секции. Оборудование комплектуется трубопроводной и запорной арматурой, а также крепежными элементами, системами автоматизации и обслуживания

Фотогалерея оборудования

Назначение

  • Перекачка канализационных стоков поселков и городов;
  • Подача сточных вод на очистные сооружения;
  • Подача воды на противопожарные нужды;
  • Техническое водоснабжение на предприятиях;
  • Сброс очищенных сточных вод в удаленный природный водоем;
  • Насосные станции подъема воды;
  • Различные системы канализации;
  • Индивидуальные системы водоснабжения;
  • Перекачка специфических и агрессивных жидкостей.

Комплектация

Типовая комплектная КНС Армопласт заводской сборки включает в себя:

  • Стеклопластиковый резервуар с крышкой, опорным основанием и технологическими элементами (вентиляция, кабельный ввод и т.д.);
  • Рабочий и резервный насосы;
  • Направляющие монтажные механизмы, упрощающие установку агрегатов и необходимые для ревизии или замены насоса;
  • Трубная обвязка из нержавеющей стали или ПВХ;
  • Регулирующая и запорная арматура для возможности направления потока откачиваемой жидкости по требованию;
  • Набор поплавковых выключателей для обеспечения автоматической работы канализационной насосной станции;
  • Лестница и площадка для удобства обслуживания;
  • Контейнер для улавливания мусора;
  • Пульт для управления в ручном или автоматическом режимах.

Возможные опции

Мы часто получаем нестандартные запросы на покупку различного дополнительного оборудования. Всего нашими инженерами было реализовано около 30 видов различных решений. Ниже приведены самые частые из них:

  • Утепление и обогрев. При размещении канализационной насосной станции КНС в условиях низких отрицательных температур, на этапе производства в заводских условиях выполняется утепление корпуса теплоудерживающими материалами. При необходимости, канализационная насосная станция оборудуется системами принудительного обогрева.
  • Расходомер. При необходимости, в комплект поставки может быть включен расходомер для учета количества перекачиваемой жидкости.
  • Измельчитель. Позволяет перерабатывать крупнофракционные отходы канализации, которые затем удаляются насосом. Устанавливается вместо контейнера для улавливания мусора.
  • Быстровозводимый павильон. Позволяет устанавливать дополнительное оборудование для обслуживания канализационной насосной станции.
  • Заслонки. Устанавливаются на подводящий трубопровод, чтобы при обслуживании исключить попадание жидкости в станцию.

Проектирование

Комплектные канализационноые насосные станции КНС Армопласт проектируются и изготавливаются в соответствии с поставленной задачей, учитывая специфику объекта. В зависимости от назначения, условий предполагаемого размещения и предъявляемых требований определяются конструктивные и технологические параметры к оборудованию.

Функциональный состав и оснащение комплектной станции перекачки стоков могут варьироваться в широких диапазонах. При этом выполняется индивидуальный подбор комплектующего оборудования и расчет конструкции по заданным параметрам, что позволяет оптимизировать окончательную стоимость КНС.

Основными параметрами для расчета цен канализационной насосной станции являются:

  • Принимаемый объем жидкости во времени и ее характеристики;
  • Требуемый расход жидкости в единицу времени (расход насоса);
  • Высота подъема жидкости (напор насоса) и протяженность напорного коллектора;
  • Глубина залегания подводящих трубопроводов;
  • Вариант размещения корпуса станции.

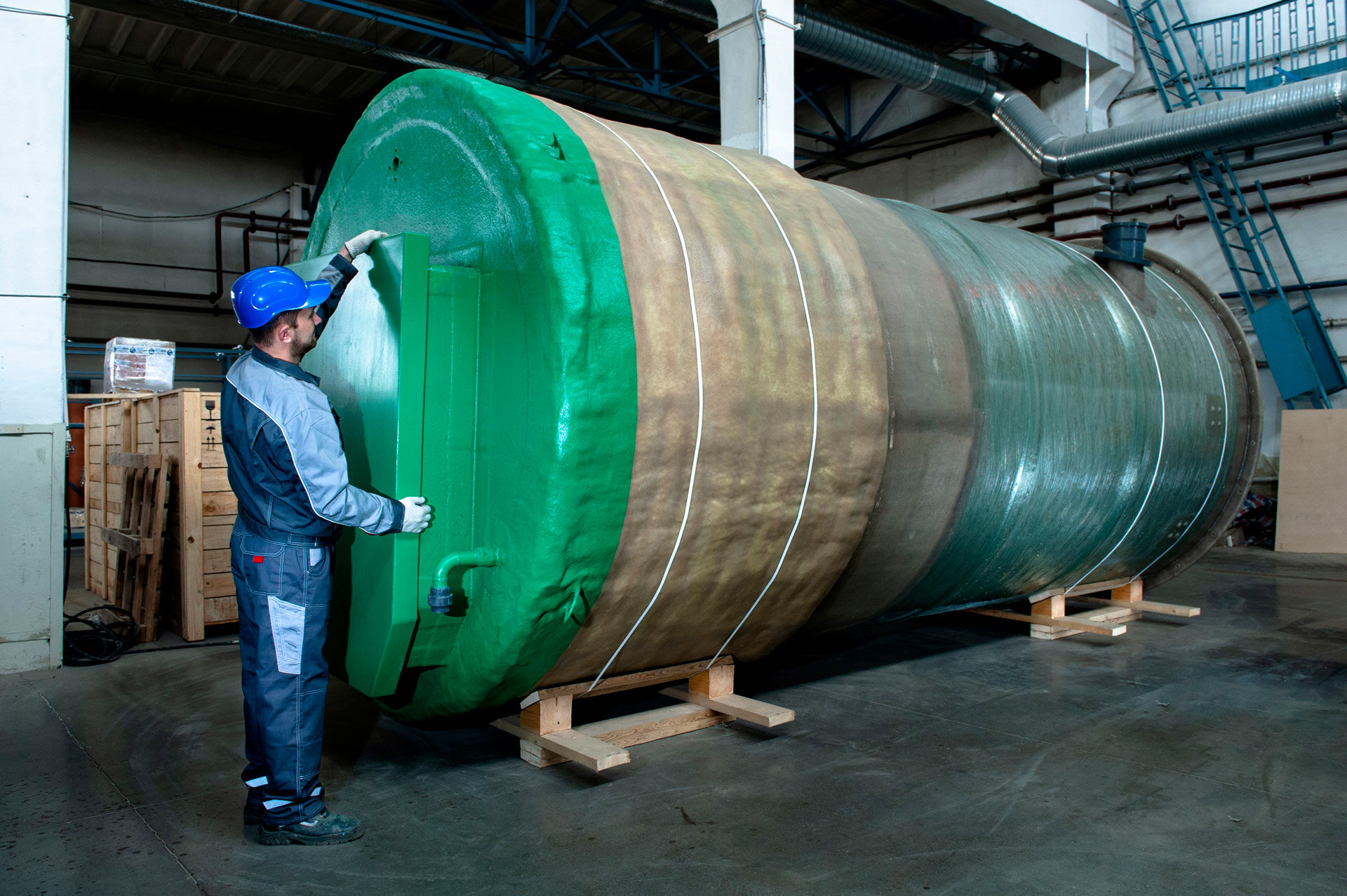

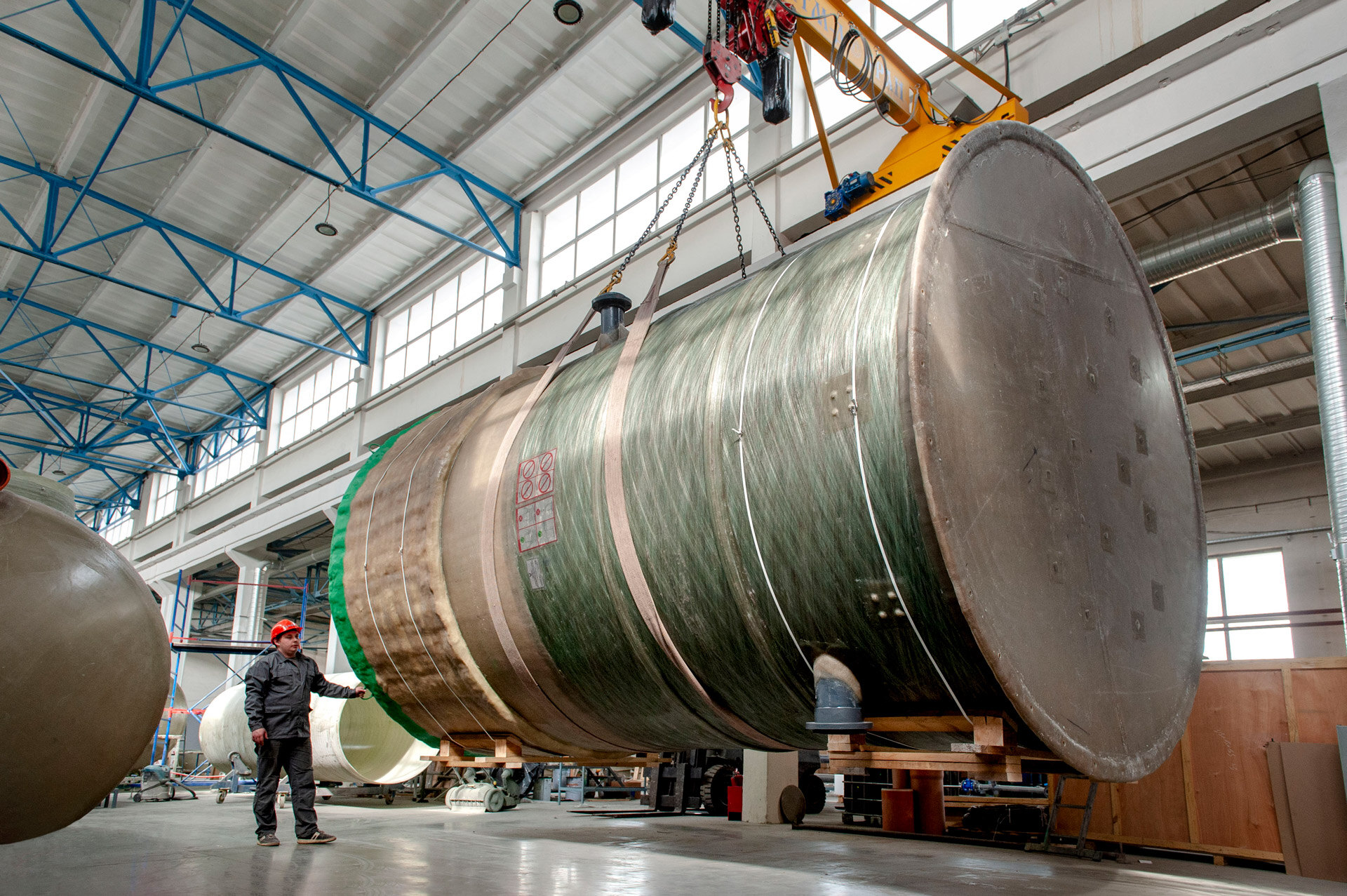

Видео - процесс производства оборудования компанией Аргель

Монтаж

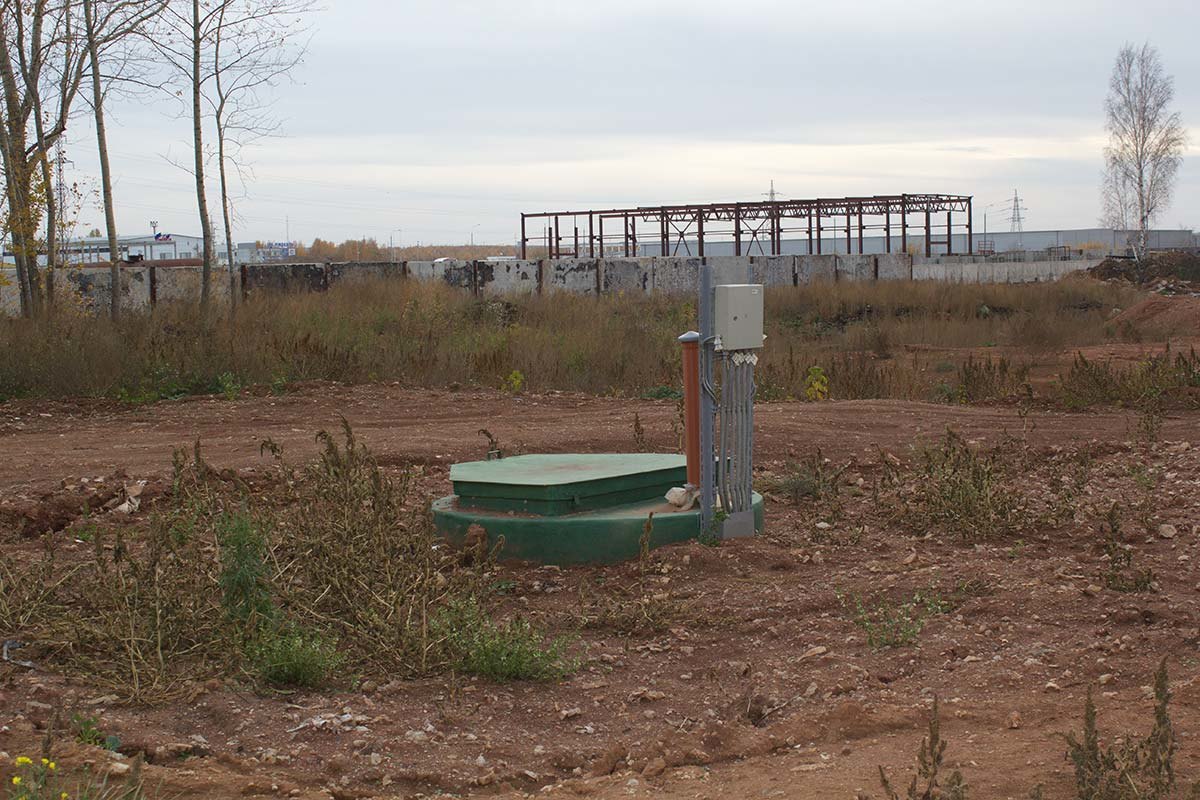

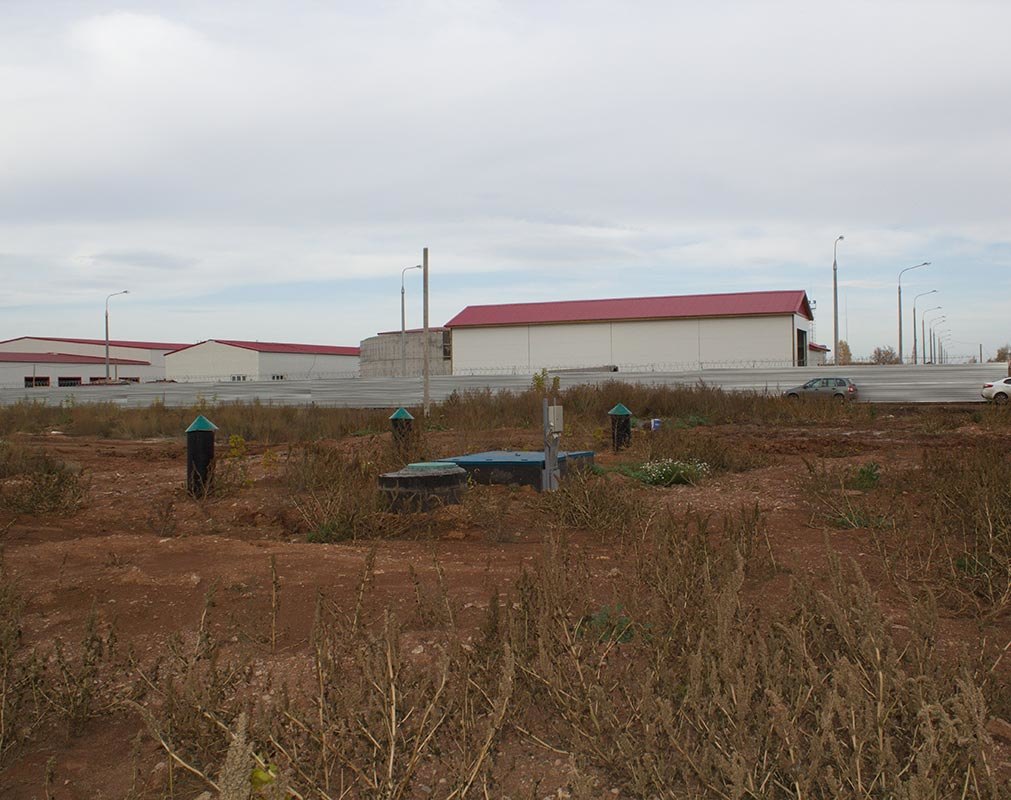

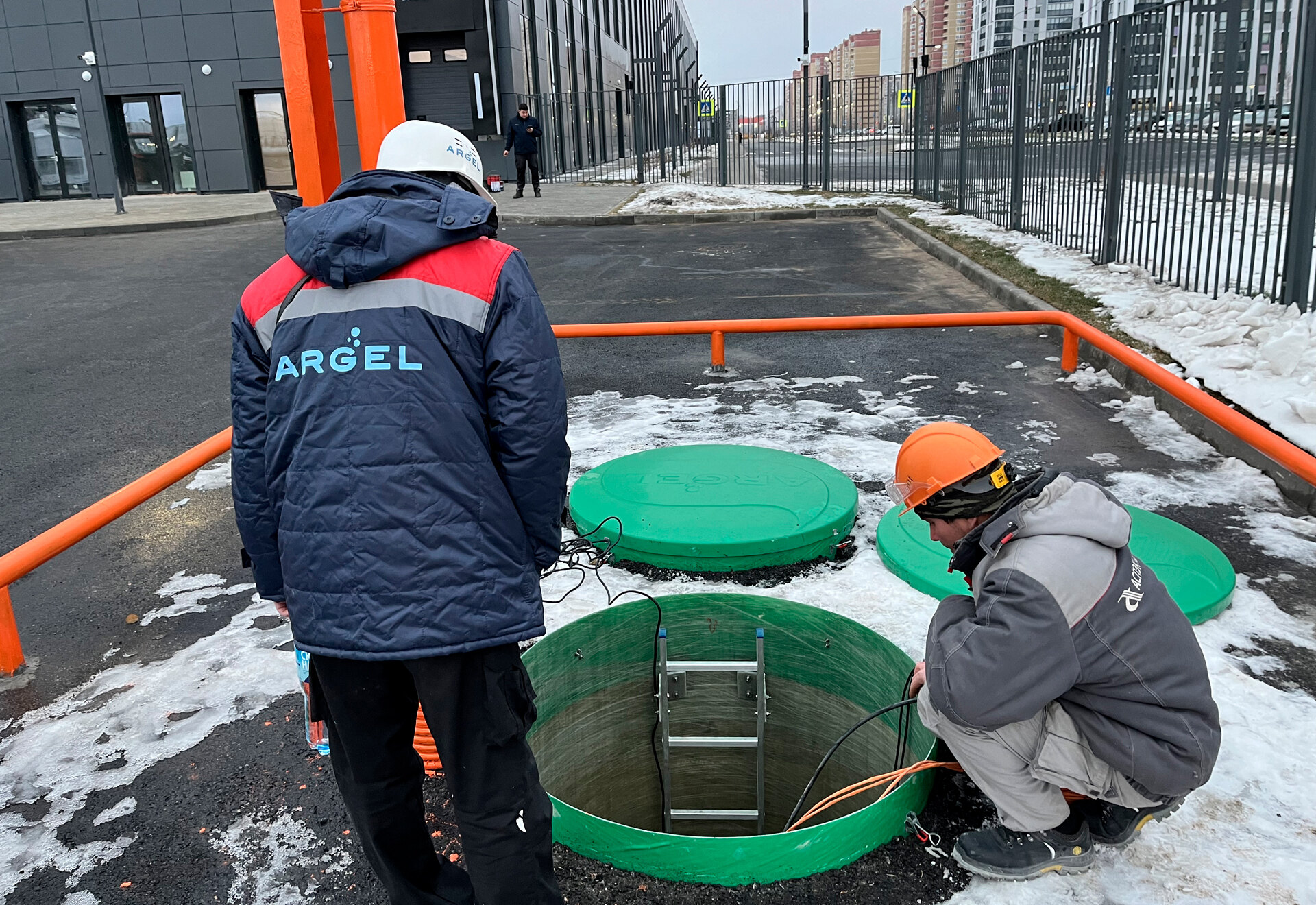

Монтаж комплектной КНС осуществляется под землю, при этом на поверхности остается только смотровой люк для обслуживания.

Она может размещаться как под газоном, так и под проезжей частью, но в последнем случае, над станцией необходимо предусмотреть разгрузочную плиту, а люки из стеклопластика заменить на чугунные.

Видео - монтаж емкостного оборудования из стеклопластика

  • Перед установкой стеклопластикового корпуса канализационной насосной станции роется котлован, готовится хорошо утрамбованное грунтовое основание, на котором укладывается (или отливается) армированная фундаментная плита, рассчитанная заранее по нагрузке и гидрогеологическим условиям грунта.
  • Устанавливается корпус и фиксируется анкерными соединениями на фундаменте, осуществляется подсоединение входных и выходных патрубков. Далее производится обратная засыпка корпуса песком с послойным трамбованием.
  • С помощью направляющих монтажных механизмов опускаются насосы, подвешиваются и выставляются по уровням поплавковые датчики и подключаются электрические кабели к пульту управления, который, в зависимости от варианта исполнения, может размещаться как в сухом отапливаемом помещении, так и на открытом воздухе, в специальном корпусе.

Принцип работы

Принцип работы станции перекачки стоков Армопласт заключается в аккумуляции поступающего объема перекачиваемых сточных вод в резервуаре через входные патрубки со съемным контейнером, мусор из которого периодически удаляется на утилизацию на полигон ТБО.

Накопление жидкости происходит до определенного уровня, который устанавливается поплавковым датчиком. По сигналу датчика происходит запуск насосного агрегата и начинается откачка жидкости через распределительные патрубки.

За счет установки резервного насосного агрегата, поплавковых выключателей и пульта автоматического управления возможна организация различных режимов работы канализационной насосной станции, диктуемых спецификой условий её применения.

Могут быть предусмотрены варианты дополнительного запуска резервного насоса при увеличении притока перекачиваемого стока, а также автоматического переключения насосов при аварии одного из них. Кроме того, имеется режим выравнивания моторесурса насосного оборудования путем чередования запусков рабочего и резервного насосов за счет автоматического переключения с равными временными интервалами.

Пульт управления сигнализирует о работе насосов, их аварии и переполнении КНС. Прекращение их работы происходит при отсутствии поступления жидкости в резервуар по нижнему уровню поплавкового выключателя.

Обслуживание

Обслуживание стеклопластиковой канализационной насосной станции комплектной заводской сборки производится в соответствии с технической документацией на оборудование и технологическим регламентом по эксплуатации объекта.

Варианты исполнения:
C системой обогрева

При наземном размещении в неотапливаемом помещении.

Подробнее
В контейнере

Для размещения в вечной мерзлоте или в вахтовых поселках.

Подробнее
Утепленный корпус

При подземном размещении в условиях промерзания грунта.

Подробнее
Характеристики и цены
Цены на типовые модели канализационной насосной станции ARMOPLAST
Модель?РасходНапорВид?КоличествоШкафРазмеры корпусаЦена
стоковнасосовуправлениядиаметрвысотас НДС
м3/часмштнал.ммруб
КНС Armoplast-ST-2610хоз-быт1+1,23,5по запросу
КНС Armoplast-ST-51010вода2+1,23,5по запросу
КНС Armoplast-ST-81510хоз-быт2+1,23,5по запросу
КНС Armoplast-ST-92010вода2+1,24по запросу
Преимущества
  • Проектируются по индивидуальным техническим заданиям клиента - высокая надёжность.;
  • Клиент покупает комплектное оборудование заводской сборки;
  • Быстрый и простой монтаж;
  • Короткие сроки изготовления;
  • Прочный самонесущий корпус из армированного стеклопластика произведенного методом спиральной намотки;
  • Срок службы стеклопластикового корпуса более 50 лет;
  • Высокая коррозионная стойкость, возможность перекачки сточных вод с агрессивной средой;
  • Мусороулавливающая корзина - простая и надёжная защита насосов и трубопроводных сетей;
  • Станция перекачки стоков комплектуется насосным оборудованием и блоками автоматического управления ведущих мировых производителей;
  • Технологичность станции КНС Армопласт обеспечена высококачественными материалами и комплектующими, применяемыми при сборке;

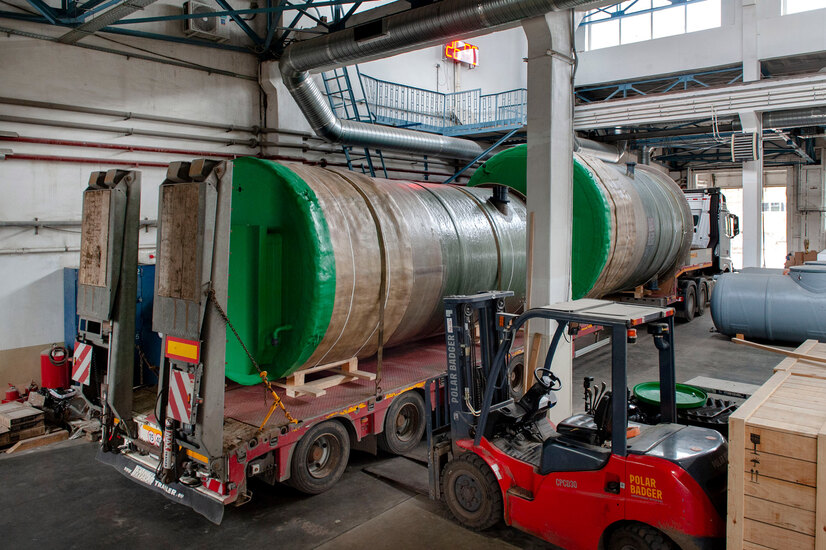

  • Компактные габариты обеспечивают мобильность при транспортных перевозках;
  • Возможность оперативной ревизии и замены насосов за счёт применения автоматических муфт и насосных направляющих.
50
Расчетный срок службы корпуса 50 лет
5
Производство оборудования от 5 дней

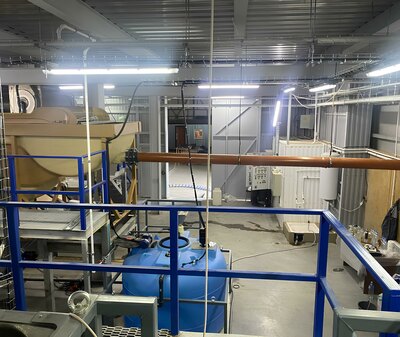

Примеры наших работ
