Векса-120-МА

Ливневые очистные сооружения

По запросу RUB
Очистные сооружения для очистки ливневых сточных вод Векса-120-МА. Производительность очистки 120 л/с
Характеристики
Характеристики
Производительность120 л/с
432 м3
Габариты корпусов13500х2400 - 2 шт
Размеры установки
длина21930 мм
высота2580 мм
ширина5800 мм
Высота патрубков
входного2200 мм
выходного1850 мм
Диаметр корпуса2400 мм
Диаметр патрубков500 мм
Рабочий объём?114 м3
Масса (сухая/с водой)?8/122 т
Объём нефтепродуктов2,12 м3
Объём осадка15,96 м3
Сорбционных фильтров24 шт
Технических колодцев18 шт
Корпусов2 шт
Базовая комплектация
Блок БВ установки Векса2 шт
Блок ПН установки Векса-
Блок СМ установки Векса-
Фильтры сорбционные, комплект1 шт
Руководство по эксплуатации1 шт
Дополнительная комплектация
Колодец смотровой узловой КС-У1 шт
Колодец смотровой поворотный КС-П4 шт
Колодец смотровой для отбора проб КС-ОП1 шт
Комплект труб с муфтами1 шт
Фильтры сорбционные, комплект1 шт
Монтажный комплект?1 шт
Лестницы алюминиевые12 шт
Датчики уровня нефтепродуктов2 шт
Датчики уровня осадка2 шт
Показатели очистки поверхностных стоков
ЗагрязнительНа входе, макс.На выходе
ВексаВекса-М
Взвешенные в-ва, мг/л300053
Нефтепродукты, мг/л?1100,30,05
ХПК, мгO212001010
БПК5, мгO215022
Описание

Эскиз Векса-120-МA



Ливневые очистные сооружения “Векса-120 МА” представляют собой два цилиндрических корпуса, сблокированных параллельно. В процессе прохождения через линию очистки стоки осветляются и освобождаются от взвешенных веществ и нефтепродуктов, находящихся в поверхностном стоке.

ЛОС типоряда Векса-120 установлены на примере наших работ в д. Мамыри, МО, для очистки ливневых сточных вод с территории шоссе площадью 15,83 га.

Ступени очистки

Очистка поверхностных вод в очистных сооружениях Векса проходит в несколько ступеней:

  1. Первичный отстойник задерживает крупнодисперсные примеси и мусор.
  2. Тонкослойный отстойник - взвешенные вещества и нефтепродукты.
  3. Коалесцентный сепаратор укрупняет и адсорбирует нефтяную эмульсию.
  4. На сорбционных фильтрах происходит двухступенчатая доочистка осветленной воды для последующего сброса в ливневую канализацию.

Качество очищенных вод позволяет сбрасывать их в городскую ливневку или на рельеф в зависимости от комплектации.

Комплектация

В полную комплектацию очистных сооружений ливневых стоков “Векса-120 МА” входят два корпуса из армированного стеклопластика. Один смотровой узловой колодец, в который попадают загрязненные воды и четыре поворотных колодца: два перед очистными установками для распределения стоков и два после линии очистки. Очищенные воды собираются в колодце для отбора проб.

Кроме того, в комплект входит по одному набору сорбционных фильтров и труб с муфтами.

Опционально установка комплектуется дополнительным монтажным набором и комплектом сорбционных фильтров, двумя комплектами датчиков уровня осадка и нефтепродуктов, а также 12 стационарными лестницами.

Преимущества

Увеличенный диаметр корпуса позволяет сократить количество линий очистки без потери производительности и качества. Современные материалы продлевают срок эксплуатации изделия и придают конструкционную прочность всему сооружению. Оптимально выстроенная инженерная система движения потока поверхностных вод во время очистки облегчает обслуживание установки в процессе эксплуатации и контроль качества.

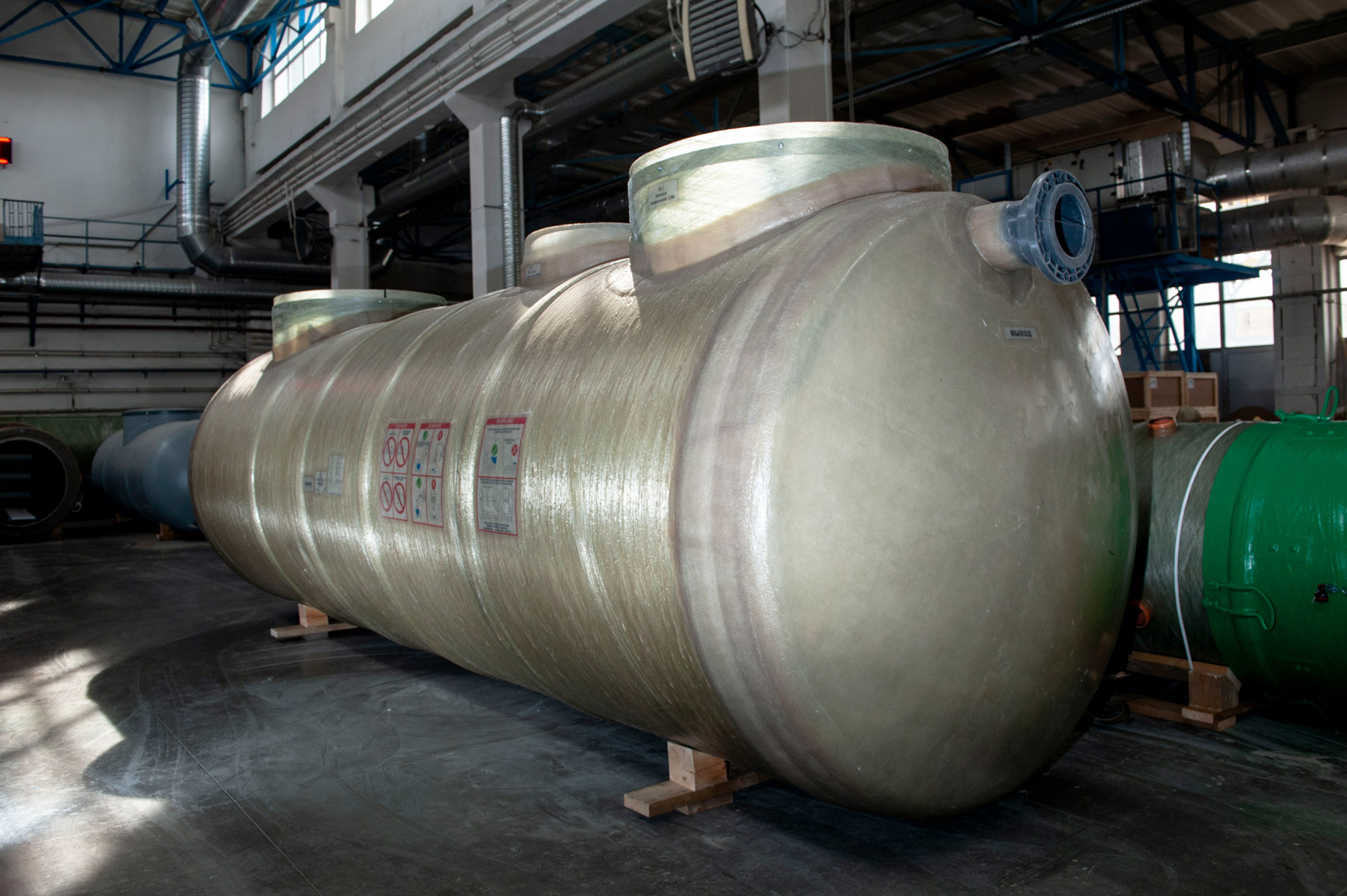

Фотогалерея оборудования
