Векса-5-М
Ливневые очистные сооружения
| Характеристики | |
|---|---|
| Производительность | 5 л/с |
| 18 м3/ч | |
| Габариты корпусов | 3600х1500 - 1 шт |
| Размер установки в плане? | |
| - длина | 3600 мм |
| - высота | 1800 мм |
| - ширина | 1500 мм |
| Высота патрубков | |
| - входного | 1350 мм |
| - выходного | 1200 мм |
| Диаметр корпуса | 1500 мм |
| Диаметр патрубков | 160 мм |
| Рабочий объём? | 4,95 м3 |
| Масса (сухая/с водой)? | 0,5/5,5 т |
| Объём нефтепродуктов | 0,09 м3 |
| Объём осадка | 0,46 м3 |
| Сорбционных фильтров | 2 шт |
| Технических колодцев | 2 шт |
| Корпусов | 1 шт |
| Базовая комплектация | |
|---|---|
| Корпус | 1 шт |
| Люк | 2 шт |
| Комплект сорбционных фильтров | 1 шт |
| Руководство по эксплуатации | 1 шт |
| Дополнительная комплектация | |
| Монтажный комплект? | 1 шт |
| Доп. комплект сорбционных фильтров | 1 шт |
| Датчик уровня нефтепродуктов | 1 шт |
| Датчик уровня осадка | 1 шт |
| Лестница алюминиевая | 2 шт |
| Показатели очистки поверхностных стоков | |||
|---|---|---|---|
| Загрязнитель | На входе, макс. | На выходе | |
| Векса | Векса-М | ||
| Взвешенные в-ва, мг/л | 3000 | 5 | 3 |
| Нефтепродукты, мг/л? | 110 | 0,3 | 0,05 |
| ХПК, мгO2/л | 1200 | 10 | 10 |
| БПК5, мгO2/л | 150 | 2 | 2 |
Эскиз Векса-5-М
01. Монтаж оборудования на железобетонную плиту
02. Монтаж оборудования под проезжую часть
Описание ЛОС Векса
Очистные сооружения ливневых стоков Векса-5 предназначены для очистки поверхностных сточных вод, отводимых с жилых и промышленных территорий.
Установка Векса-5, производительностью 5 л/с, выполнена в едином горизонтальном цилиндрическом корпусе (диаметром 1,5 м, длиной 3,6 м). Материал изготовления – армированный стеклопластик.
Функционально корпус ливневых очистных сооружений Векса-5 разделен на несколько отсеков: пескоуловитель, тонкослойный отстойник (с коалесцентным сепаратором) и сорбционный блок.
В ЛОС Векса-5 применяется одноступенчатый сорбционный фильтр, внешняя полость которого выполнена из полиэфирного нетканого материала. Степень очистки на выходе из очистных сооружений удовлетворяет требованиям на сброс в городской коллектор (нефтепродукты - 0,3 мг/л).
Если сброс очищенных сточных вод организован в водоем рыбохозяйственного значения, то применяется другая модификация оборудования - Векса-5-М (с двухступенчатым сорбционным фильтром).
Ливневые очистные сооружения Векса-5 в стандартной комплектации не имеют в своем составе энергозависимого оборудования и не требуют подключения к электропитанию. Очистка поверхностных сточных вод происходит в самотечном режиме за счет разницы в отметках низа (лотка) входного и выходного патрубков.
Очистные сооружения ливневых стоков Векса-5 могут быть смонтированы как в «зеленой» зоне (под газоном), так и под асфальтом. Также возможен надземный вариант размещения оборудования на металлических опорах.
В качестве опций в комплект поставки могут быть включены: датчик уровня нефтепродуктов; датчик уровня осадка; монтажный комплект для крепления оборудования к фундаментной плите (текстильные стропы и талрепы); комплект лестниц из стеклопластика.
ЛОС Векса применяются для очистки поверхностных сточных вод повсеместно по всей стране благодаря высокой степени очистки, простоте монтажа и легкости обслуживания. Оборудование торговой марки Векса представляет собой изделие полной заводской готовности ООО «Витэко» ГК Аргель.

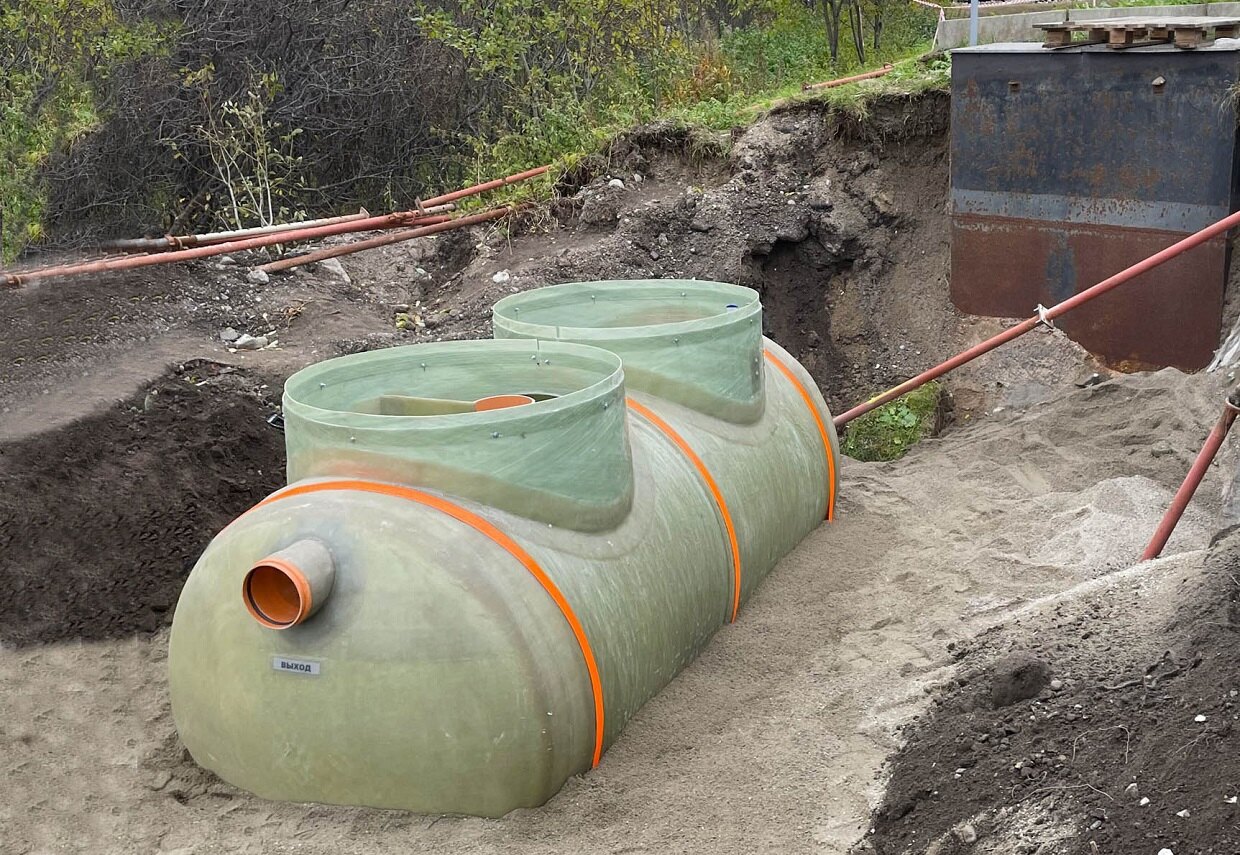

Фотогалерея оборудования
